脈沖自潔式空氣過濾器

品牌：佳潔寶濾器
型號：JJBZJ系列
濾材：不銹鋼
過濾精度：3、5、10、20、40
公稱壓力：0.4
過濾介質：空氣
應用領域：鋼廠鼓風機、制氧站空壓機、化纖紡織工業、集中空調系統、化工行業

產品簡介：

　脈沖自潔式空氣過濾器是一種具有自動清灰功能的新型高效空氣過濾器，特別適用于在沙暴多發條件下對用氣設備進行長期的、連續不斷的空氣凈化。全自動控制，工作安全可靠。該設備適用于與大中型燃氣輪機、大功率柴油機

產品簡介

脈沖自潔式空氣過濾器是一種具有自動清灰功能的新型高效過濾器，特別適用于在沙暴多發條件下對用氣設備進行長期的、連續不斷的空氣凈化。全自動控制，工作安全可靠,該過濾器適用于與大中型燃氣輪機、大功率柴油機、制氧機、大型空調機、鼓送風機和其他所有大風量的用風配套使用，特別適合于在塵埃濃度高的環境和空氣凈化指標嚴格的用氣設備作配套或技術改造。

性能特點

◎自潔式空氣過濾器可根據用戶要求在底部加集塵箱、防塵網、用水沖洗除塵法解決二次污染；

◎實現空氣過濾元件的自動清潔，使設備照常運行，而不影響其他過濾元件正常工作；

◎可在相對濕度100%的條件下正常工作；

◎過濾面積大、流速快、阻損小，并有液晶顯示阻損；

◎自動化程度高，可實現無人操作；

◎可進行非標定制。

技術參數

項目 \ 規格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空氣過濾量（m3/min 吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
結構形式		單層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
電源 AC		220V
反吹氣量 m3/min		0.1						0.2
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
質量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

過濾過程：含塵空氣經空氣壓縮機吸氣作用，從一級粗過濾箱①吸入，經過高效過濾筒②，由于重力慣性、擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈③進入文氏管④到凈氣室⑤匯合到集氣口⑥再從凈氣出口管⑦被空壓機吸入。

自潔過程：含塵空氣氣經過濾后，塵埃被吸附在高效過濾筒上，由 PLC 按設定時間順序進行反吹自潔過程，當阻損值超過 600 帕時，由 PLC 按差壓順序控制反吹自潔過程（反吹時間為 0.1-0.2 秒）。其它高效過濾筒照常工作，塵埃被反吹自潔下來。

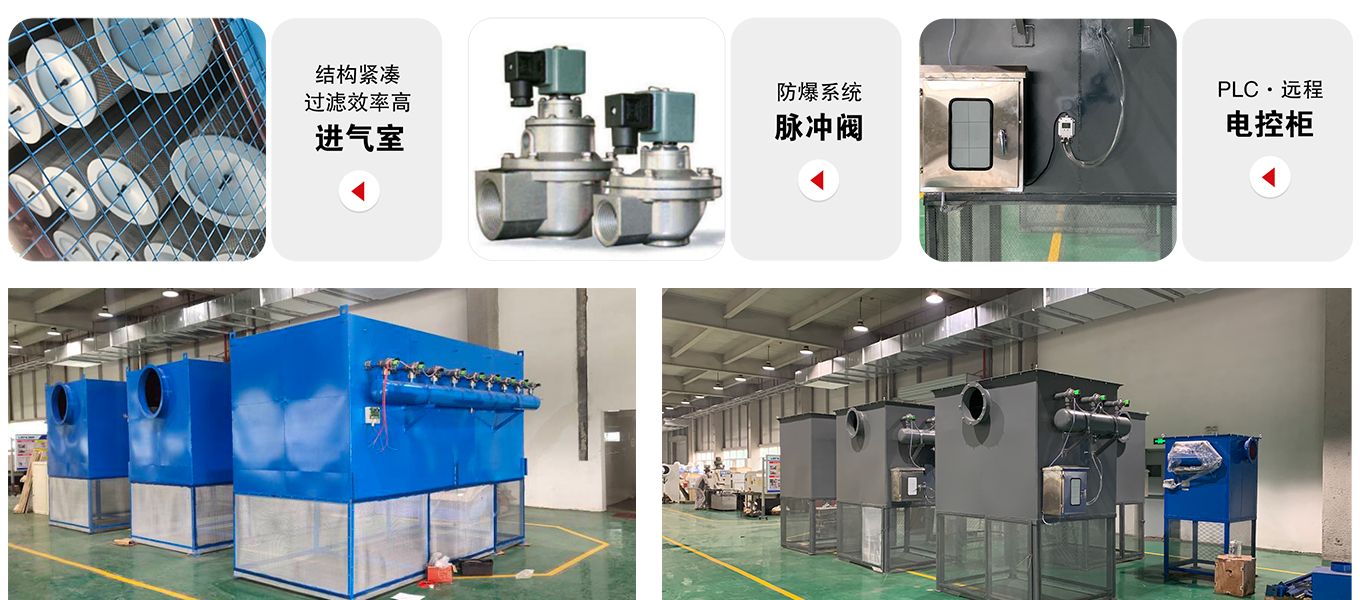

產品細節圖：

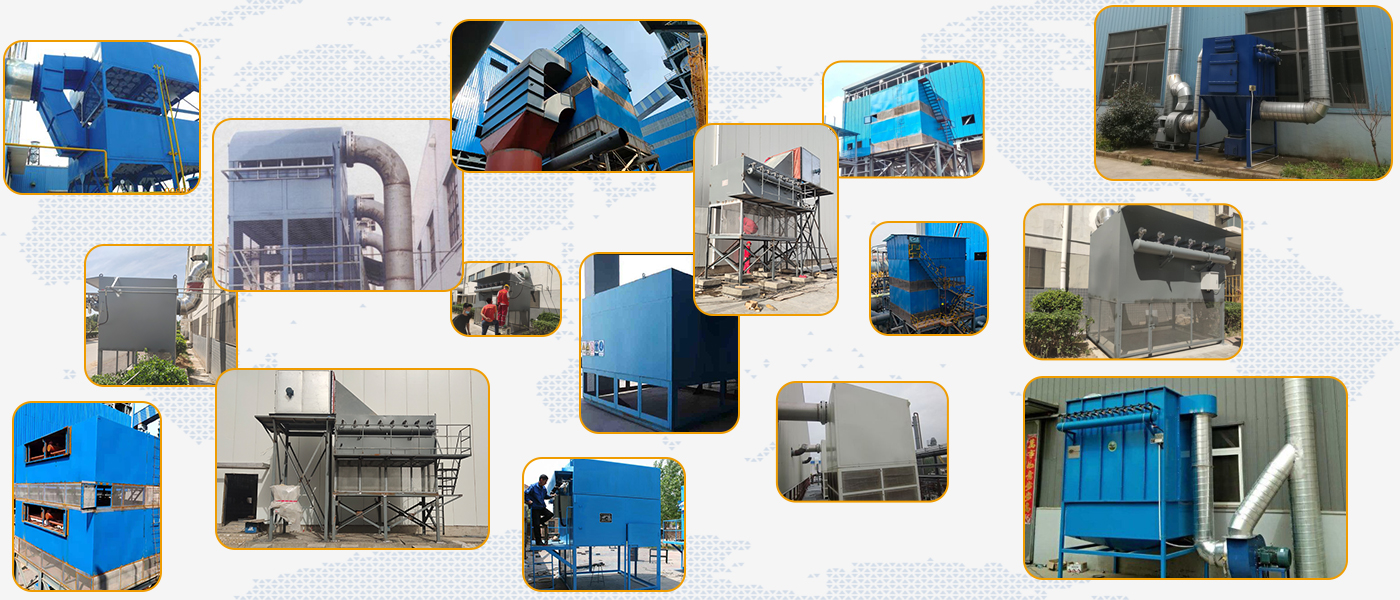

各地現場實拍圖

常見故障原因及排除方法

序號	常見故障	原因及排除方法
1	電源已接通，但控制儀面板無顯示	◎檢查控制儀內的空氣開關是否閉合。
2	電源已接通，但過濾器不工作（反吹）	◎請確認壓縮空氣已接通。
		◎請確認壓縮空氣管路無漏氣。
		◎油水分離器里面含灰塵、雜質太多，造成油水分離器漏氣、濾芯堵塞，請拆下清洗。
		◎某一組或幾組電磁閥漏氣，使儲氣罐中的壓縮空氣流失，請更換該電磁閥的膜片。
		◎主線路板損壞。
		◎分路線路板損壞。
3	某一組電磁閥不動作	◎該組電磁閥線圈燒壞。
		◎電磁閥堵塞，拆開清洗。
		◎與該組電磁閥相對應的分路線路板中的電子元件燒毀。
4	電控儀上阻力顯示為零	◎請確認風機（壓縮機）已正常開車。
4	電控儀上阻力顯示為零	◎電控儀內差壓傳感器上有兩個探頭，一個直接對自然空氣；另一個應與凈氣室的負壓探頭相連接。請將從凈氣室接至差壓傳感器的塑料管接到該位置。
